地址：山东省青岛市崂山区香港东路195号上实中心6号楼906室
聚氨酯是世界六大合成材料之一，其行业发展迅速，就其应用广度而言，已跃居诸种合成材料的首位。聚氨酯弹性体自从上世纪80年代初开始从军用转为军民两用，以民用为主后，产品的品种牌号不断增加，生产规模日益扩大。然而聚氨酯材料在使用过程中容易出现变黄的现象，进而影响产品寿命和客户使用感。
UV6145是我司研发的一款反应性苯并三氮唑紫外线吸收剂，特别适用于聚氨酯弹性体。其分子带有一级二元醇反应集团，使其具备二元醇的款联机的能力，可与异氰酸酯、胺基树脂、有机矽氧烷等硬化剂进行化学交联反应。
应用于聚氨酯弹性体时，UV6145会与异氰酸酯反应，通过形成共价键永久成为聚合物主链的一部分，完全解决了长久以来困扰聚氨酯业界的添加型紫外线吸收剂的喷霜问题。

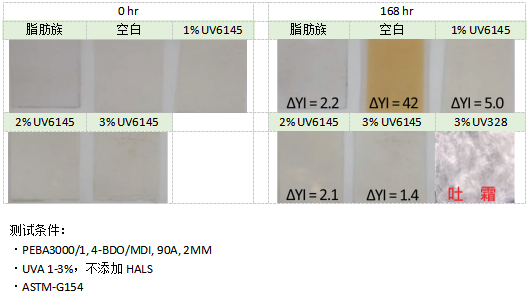

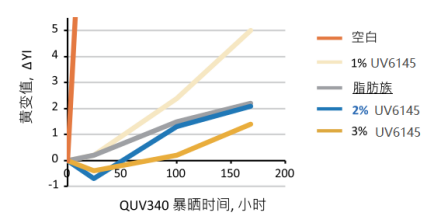

图1 UV6145 TPU与脂肪族TPU的比较
图1中，添加了2% UV6145的芳香族TPU（MDI base）与脂肪族TPU同时进行QUV340光老化168小时后，含UV6145的TPU达到与脂肪族TPU相同的耐黄变表现。

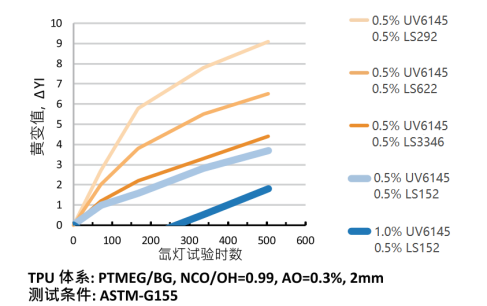

图2 UV6145 TPU与HALS的协同效应
当面对更高要求的长时间户外耐候暴晒时，UV6145与反应性N-OR受阻胺光稳定剂（LS152）或聚合型受阻胺光稳定剂LS3346搭配使用时，可产生高效的协同作用，达到长时间耐黄变要求，如图2所示。

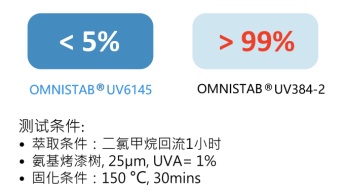

图3 涂层溶剂萃取实验
当应用于胺基烤漆时，如图3所示，UV6145反应到涂料高分子主链中，使其具有不迁移特性与优异的耐溶剂萃取性，测试中UV6145的溶剂萃取率低于5%，而一般添加剂型UVA则超过99%都被萃取出涂层。

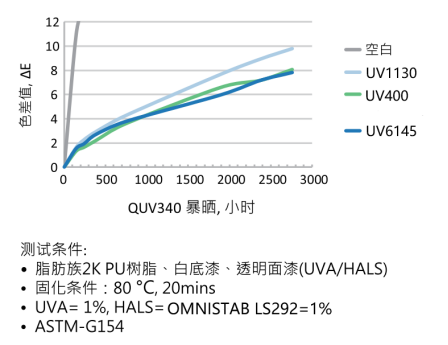

图4 涂层加速老化测试
此外，在ASTM-G154加速老化测试下，UV6145能展现出与三嗪类紫外线吸收剂（UV400）相同的耐黄变性能，如图4所示。
UV6145具有低色度，具备羟基反应官能团，卓越的耐候性、耐高温性、耐迁移性和耐萃取性，因而UV6145在产品中有非常优秀的表现，推荐用于PUD合成树脂，双组份PU涂料，胺基烤漆涂料，矽氧烷树脂，TPU薄膜/熔融纺丝，E-TPU等应用中，此外，UV6145还可用于医疗与食品接触的用途。
更多关于聚氨酯添加剂的产品，欢迎咨询青岛德达志成化工有限公司，我们专业从事聚氨酯等各种聚合物添加剂的研发、生产和销售，为您解决聚氨酯黄变问题。
