为什么OMNISTAB LS5519更适合尼龙材料

OMNISTAB LS5519是白色结晶粉末，其对尼龙有很好的稳定效果。如：

1、改善尼龙熔体稳定性，从而改善尼龙加工性，降低纤维断丝率，提高产品质量

2、对光、热、氧化等具有长效稳定作用，可以改善颜料和填料在尼龙中的分散性，与乙酰苯胺UVA-1取得最佳光稳定性

3、提高颜料着色力，提高颜料稳定性，增强尼龙纤维的可染性，增强染色性能，由于其碱性基团及次级作用，能增强金属染料和酸性染料的亲和力，使其能经济、稳定、生态相容和深度染色

4、具有光稳定性、抗氧化性和有效减缓尼龙的老化速度

5、在300℃以下具有很强的稳定性，满足尼龙290℃以下的加工要求

LS5519是一种特别适用于尼龙的多功能稳定剂。通过“分子识别”和交链酰胺化与尼龙相容，从而更好地实现尼龙的稳定性。

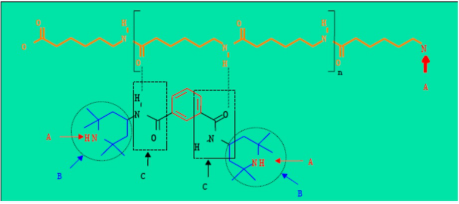

A染料结合位置B染料和基体稳定位置C芳香胺基团-热稳定性和基体结合位置

官能团属于脂环胺类结构，在有氧状态下吸收光能后，可以转变为NO自由基，不仅可以捕获高分子材料光氧化降解过程中所产生的烷基活性自由基，从而抑制光氧化反应而且在光稳定化过程中具有再生功能，从而抑制连锁反应以达到防护目的。

NO自由基能通过传递能量的途径，使处于激发态的单线态氧回到基态，从而阻止单线态氧引起高聚物降解反应的产生，起到防光老化的作用。

聚烯烃在光、热氧化作用下会造成过氧化物的积累，过氧化物的分解引发导致进一步的自动氧化降解，降解生成的烷氧基再进行β-断裂，形成酮和新的烷基自由基。对于聚合物材料的热、光、氧降解来说，过氧化物是极其重要的中间体，有效的分解过氧化物能够抑制聚合物的氧化过程，LS5519能与过氧化物反应产生=N-O.自由基，正巧使该自由基再生，并进一步捕获自由基，提高光稳定效果。而且LS5519具有更多的位点可以产生NO自由基，相比于其他材料的效果更好。

以PA6材料为例，我们将含有LS5519的PA6和不含稳定剂的PA6进行了对比测试，结果如下：

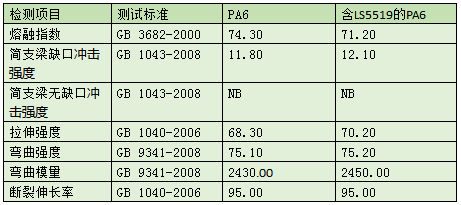

力学性能

含有LS5519的PA6比不含LS5519的PA6 更耐冲击，同时也表现出了更高的拉伸强度，弯曲强度和弯曲模量，因此，LS5519能够有效的提高尼龙材料的力学性能。

纺丝与染色：

纺丝工艺  螺杆：250℃，255℃，255℃，255℃

箱体：255℃ 纺速：4500m/min 计量泵：30r 计量泵规格：1.2ml/r

PA6纺丝力学性能

根据测试数据对比可以认LS5519加入到尼龙材料中可以在显著提高尼龙材料的断裂强度和断裂伸长率，进而提高尼龙纺丝产品的质量。

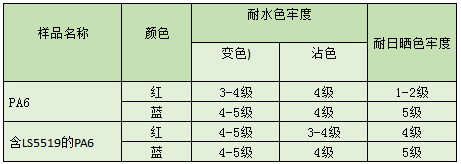

PA6色牢度

注：同种颜色，不同样品K/S值相差不大于1时，可认为染色深度差别不大

对于红、蓝、黄的染色的色牢度，含LS5519的PA6比不含LS5519的尼龙产品都提高了4 K/S以上，其中蓝色的色牢度提高了8.7 K/S，可以认为LS5519显著提高了尼龙产品的染色深度，说明LS5519可以提高颜料着色力，增强尼龙纤维的可染性，增强染色性能，从而提高染料的使用效率，进而降低成本。

LS5519在尼龙材料中可以大幅度提升尼龙材料的耐日晒色牢度，在强烈的日晒下不易变色，能够延长尼龙材料的使用时间。

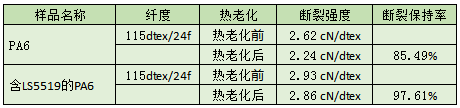

PA6热老化测试

PA6热老化后的断裂强度降低了0.38 cN/dtex，说明尼龙材料对于热的抵抗力很差，而含有LS5519的PA6热老化后的断裂强度降低了0.07cN/dtex，说明LS5519可以显著提高尼龙材料的抗热老化能力，PA6的断裂保持率为85.49%，而含有LS5519的PA6断裂保持率为97.61%，由此可见LS5519能够提高尼龙材料的抗断裂性能。

OMNISTAB LS5519作为一种新颖的多功能尼龙助剂，能够改善尼龙的熔体稳定性，提高抗热老化能力，降低纤维断丝率，提高颜料稳定性，使其在日晒条件下依旧能够保持长效的色牢度。OMNISTAB LS5519能够极大程度提高尼龙材料的寿命，质量，降低成本，在性能和使用方面均优于市面上的现有产品。

德达特化集团致力于生产优质的多功能尼龙助剂产品，我们有专业的研发团队，严谨的生产团队以及强大的服务团队，能够为您提供更加优质的产品以及更加完善的服务，为您的产品保驾护航！
